產品簡介
Product Introduction
軌道交通弓網解決方案；

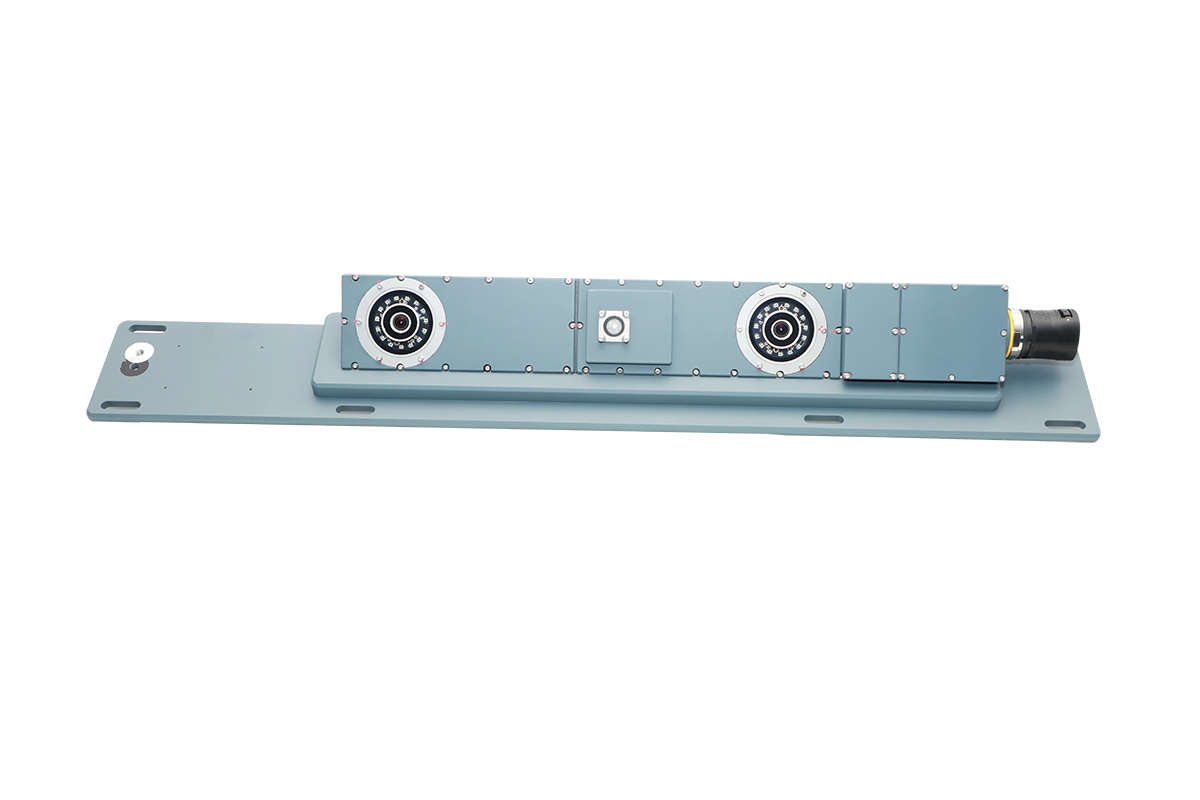

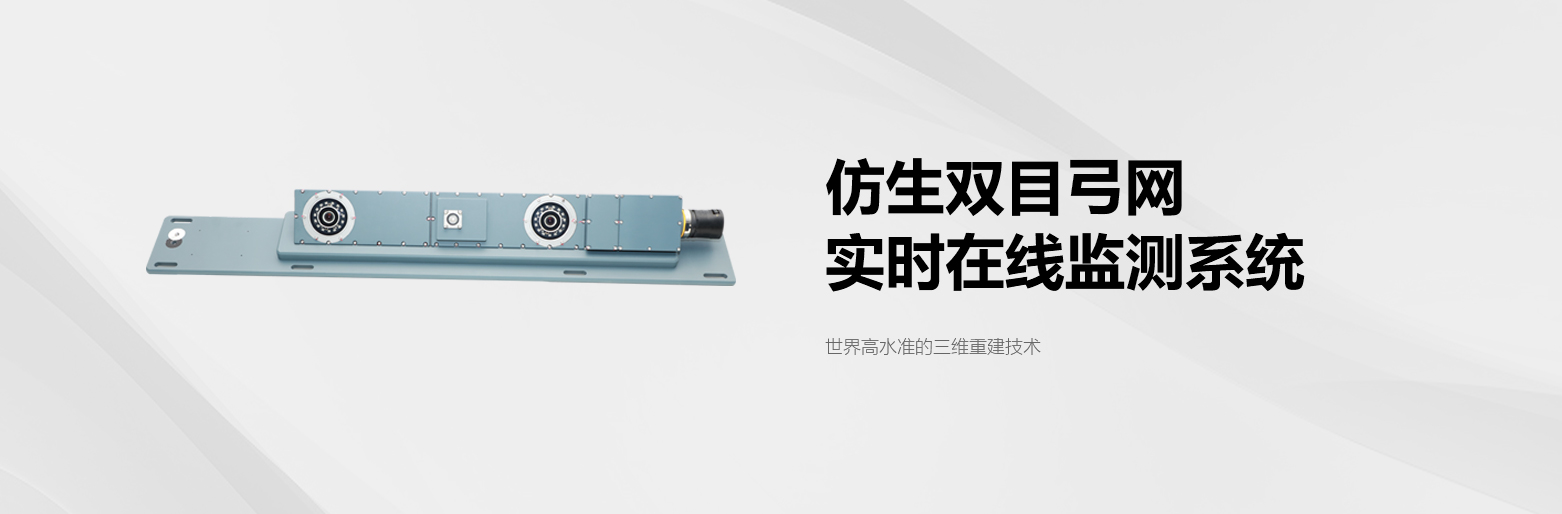

仿生雙目弓網實時在線監測系統；
國內首家仿生雙目多傳感技術融合一體化監控設備開發商；
仿生雙目視覺技術模擬人類視覺機制，研究包括信息采集、傳輸、加工、理解及存儲等在內的智能視覺系統，基于運動測量的在線自校準技術可對行駛過的區域中的場景進行實時三維重建，結合深度學習的網絡框架，多任務網絡融合機制，實現端到端的實時弓網目標檢測跟蹤以及視差立體匹配實現弓網幾何參數計算。
仿生雙目弓網實時在線監測系統通過融合紫外、紅外、激光、加速度、慣導等多傳感技術可以實現對弓網狀態、弓網結構的完整性、接觸網幾何參數、燃弧、溫度、弓頭振動、接觸線磨耗等功能檢測，系統具有振動補償、定位功能和統一授時功能可保證檢測的準確性；高度集成一體化監控設備具有體積小、重量輕、功耗低、易安裝等特點，同時具有實時性、全面性、可拓展性、可互換性；可滿足車體震動、高溫、高壓等惡劣使用環境，非常適合室外檢測任務。
世界高水準的三維重建技術
大基線標定技術
像素級圖像處理和深度學習網絡多層融合技術
可實現在線動態自校準功能
深度融合紅外、紫外、激光、光纖、慣導等多源信息技術
體積小、重量輕、功耗低、易安裝的特性
具有實時性、全面性、可拓展性、可互換性
產品信息
Product Information
弓網監測模塊主要技術參數 | |
項目 | 參數 |
供電 | 12V/2.2A |
工作溫度 | -40°C-70°C |
防護等級 | IP67 |
重量 | ≤9kg |
尺寸 | 800mm*124mm*110mm |

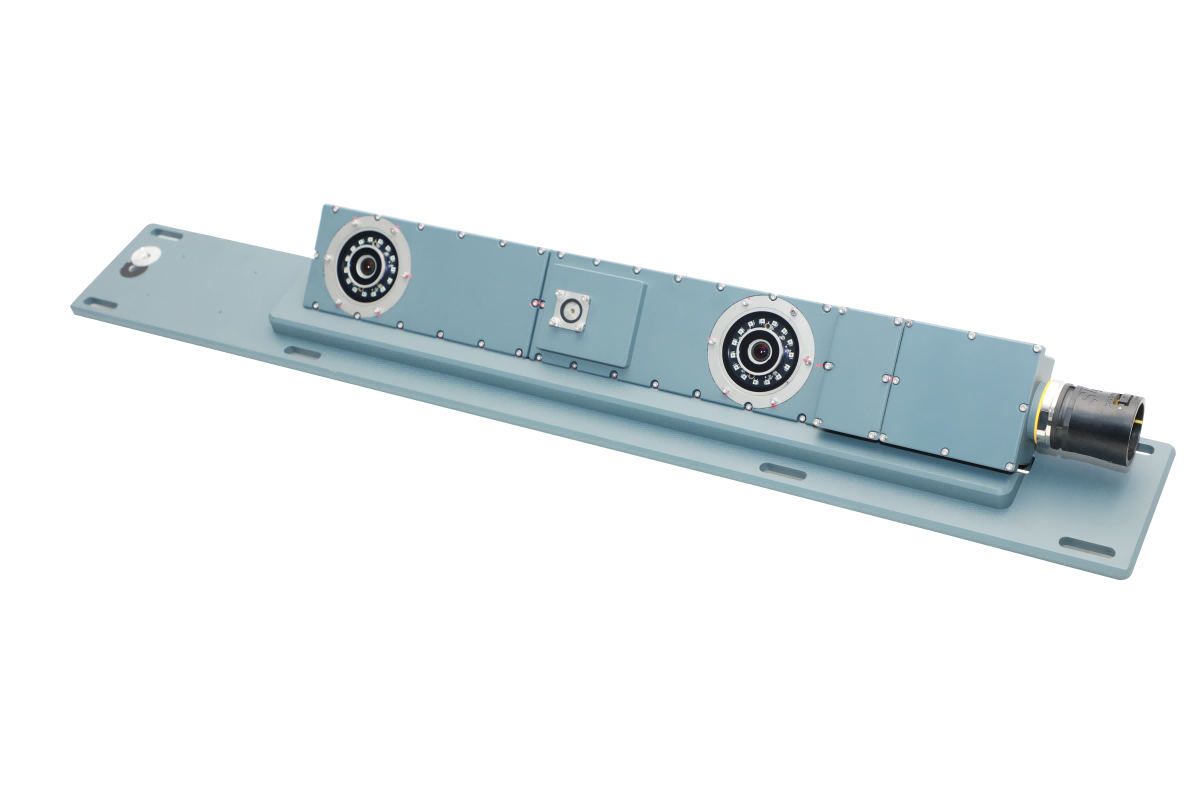

仿生視覺相機主要參數: | |
雙目基線長度 | 400mm |
超廣角雙目標定精度 | <0.4pixel |
相機視場角 | 130°（水平）、96°（垂直） |
可視范圍（距離400mm） | 2550mm（水平）、2000mm（垂直） |
相機分辨率 | 1280*720*2 |
相機幀率 | 60fps |
光源 | 紅外環繞補光 |
紅外熱成像模塊主要技術參數: | |
紅外分辨率 | 640x480 |
像素尺寸 | 17um |
幀頻 | 25Hz、50Hz、100Hz |
工作波段 | 8~14um |
視場角 | 不小于62.3°x 48.8° |
測溫范圍 | -20～300℃ |
測溫精度 | +/- 2℃ |
工作溫度和濕度 | -45°-80°；濕度小于90% |
紫外燃弧傳感模塊主要技術參數: | |
185nm ~ 230nm | |
響應靈敏度 | 483uW/cm2/ （5米距離） |
響應時間 | ≤100us |
采樣頻率 | 5000Hz—10KHz |
輸出方式 | IIC或RS485或網口 |
探測范圍 | 長度：>1100mm 寬度：>±125mm |
探測角度 | ≥90° |
信號處理主機主要技術參數 | |
供電 | DC110V/6A |
系統功率 | 600W |
工作溫度 | -20°C-50°C |
防護等級 | IP3 X |
重量 | 14.7kg |
尺寸 | 477mm*335mm*132mm |
弓網檢測系統功能
檢測功能 | 檢測項目 | 輸出數據/單位 | 檢測范圍 | |
1 | 視頻監視 | 觸網、受電弓視頻圖像
| 視頻文件 報表 截圖或短視頻 | 至少覆蓋受電弓與觸網接觸的區域 |
受電弓的完整性監測 | 受電弓及羊角異常，受電弓及羊角缺損、變形等異常，并實時報警 | 視頻文件 報表 截圖或短視頻 | 覆蓋整個受電弓 | |
2 | 燃弧檢測 | 單次燃弧持續時間 | ms | 0.2ms～無窮大 |
燃弧強度 | μw/cm2 | >0.1 | ||
燃弧次數 | 次 | 0-+∞ | ||
3 | 溫度檢測 | 溫度 | ℃ | -20～300℃ |
4 | 接觸網懸掛檢測 | 接觸網懸掛部件位移 | mm | 接觸網懸掛 |
5 | 跨距內接觸線高低差及導線坡度 | 跨距內接觸線高低差 | mm | 剛性±5mm 柔性±10mm |
導線坡度 | / | 1‰ | ||
6 | 接觸線幾何參數檢測 | 拉出值（柔性） | mm | ±500mm |
拉出值（剛性） | mm | ±500mm | ||
接觸線高度（柔性） | mm | 3900～5700mm | ||
7 | 接觸線磨耗 | 接觸線磨耗 | mm | 1mm-14.4mm |
8 | 弓頭振動檢測 | 受電弓垂向加速度 | g | ±100g |
9 | 定位功能 | 定位 | m | \ |
10 | 統一授時功能 | 校時 | s | \ |

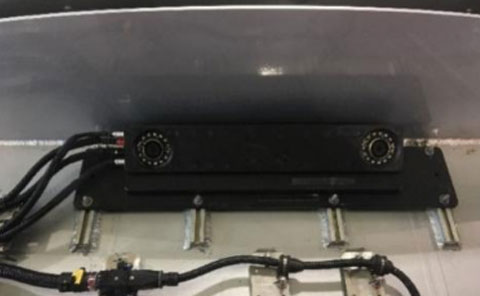

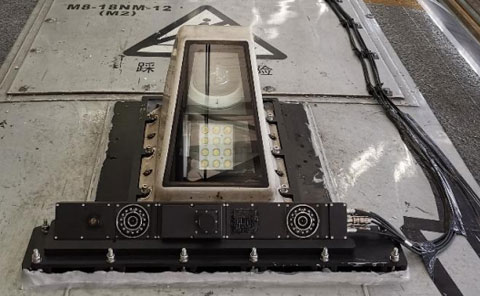

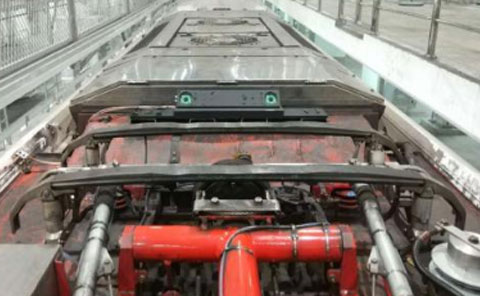

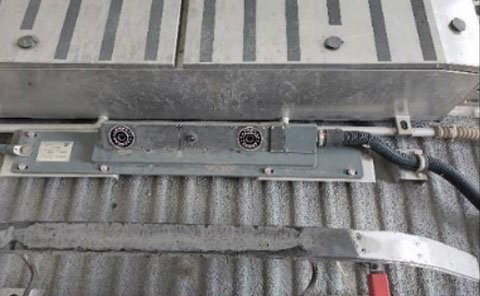

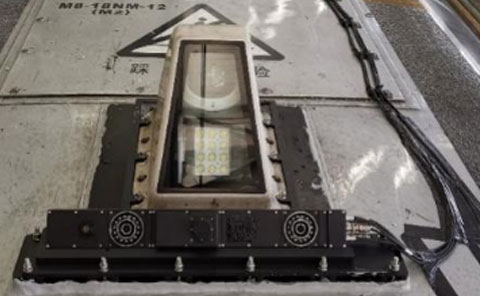

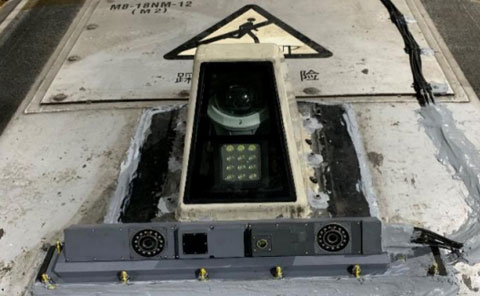

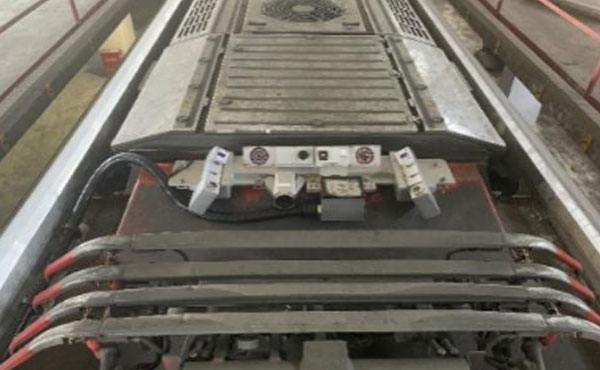

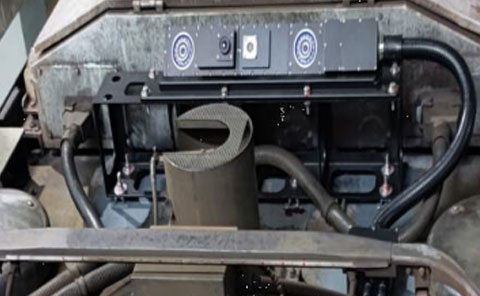

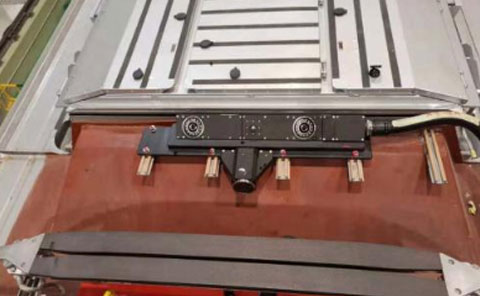

客戶案例
